Niedrige Spannung am Elektrozaun: Kontrollen aus der Anleitung durchgehen
Ist die Spannung an deinem Elektrozaun niedriger als erwartet? Ermittle zuerst Marke und Modell deines Weidezaungeräts und nimm die zugehörige Anleitung zur Hand. Achte auf sichtbare Probleme und miss nur mit einem Prüfgerät, das für Elektrozäune geeignet ist. Notiere, wo du misst: Ein einzelner niedriger Wert sagt noch nicht, welches Bauteil die Ursache ist. Die Prüfkarte von AKO zeigt, dass die nächste Kontrolle vom vorherigen Ergebnis abhängt.
Inhaltsverzeichnis
Hilfreich zu diesem Ratgeber
Diese Produkte passen zu den Themen in diesem Ratgeber. Sieh dir bei jedem Produkt an, wie es verwendet wird und worauf du bei der Auswahl achten solltest.
Einen durchhängenden Draht spannen

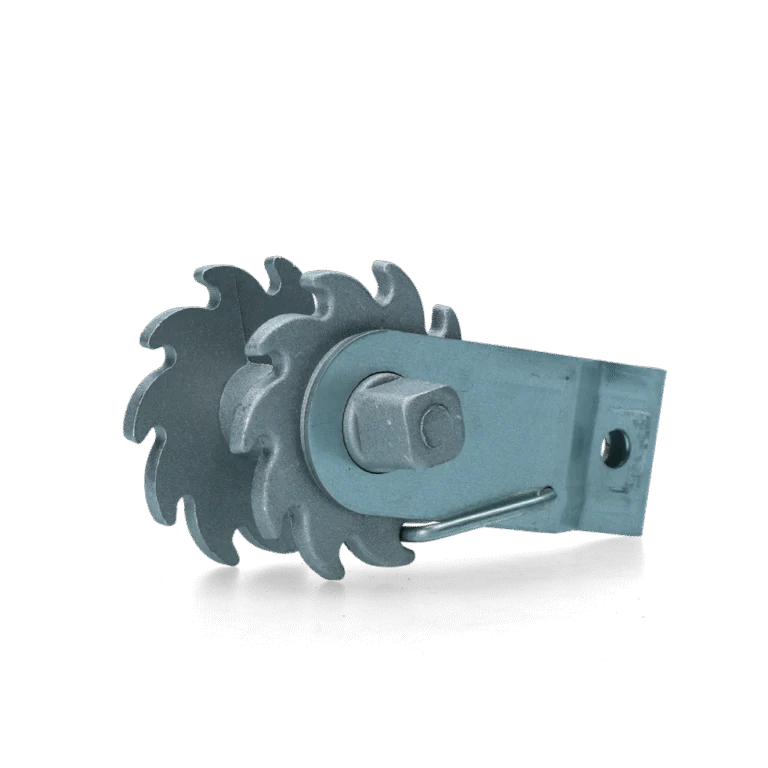

Drahtspanner mit Zahnrad aus Aluminium und Zink – ZoneGuard
Mit diesem Drahtspanner kannst du einen Zaundraht spannen, wenn du bei der Kontrolle einen durchhängenden Abschnitt findest.
Darauf solltest du bei der Auswahl achten Schalte das Gerät gemäß der Anleitung aus, bevor du den Draht nachstellst.
Einen beschädigten Isolator ersetzen
Schwarzer Ringisolator ohne durchgehenden Kern, 25 Stück – ZoneGuard
Dieser Ringisolator bietet dem Leiter einen Befestigungspunkt entlang der Pfähle, wenn ein vorhandener Isolator beschädigt ist.
Darauf solltest du bei der Auswahl achten Prüfe, ob diese Ausführung zu deinen Pfählen und deinem Leiter passt.
Den Anschluss zum Draht wiederherstellen
Anschlusskabel für Draht und Band mit Krokodilklemme, 100 cm – ZoneGuard
Dieses Anschlusskabel verbindet das Weidezaungerät mit Draht oder Band, wenn genau dieser Anschluss ersetzt werden muss.
Darauf solltest du bei der Auswahl achten Prüfe, ob die Krokodilklemme zu deinem Anschlusspunkt passt und ob 100 cm lang genug sind.
Deine Angaben
Was du vor dem Messen selbst sicher prüfen kannst
Sieh dir die Anzeigen des Geräts aus der Entfernung an und gehe den Verlauf des Zauns ab. Siehst du Bewuchs am Leiter, einen Ast auf dem Draht oder einen Draht, der auf dem Boden liegt? Notiere die Stelle. Teste nicht durch Berühren oder mit einem selbst erzeugten Funken. Eine leuchtende Anzeige am Gerät ersetzt keine Messung am Zaun. Auch beschädigte Isolatoren und Verbindungen solltest du beachten; sie werden in der Anleitung für die Gallagher MBS1800i und MBS2800i genannt.
Musst du etwas am Draht, an einer Verbindung oder am Bewuchs ändern? Schalte das Gerät dann zuerst so aus, wie es die zugehörige Anleitung vorgibt. Ist ein Kabel oder das Gerät sichtbar beschädigt, beende die Nutzung und hole fachkundige Hilfe.
Spannung messen und Messpunkte notieren

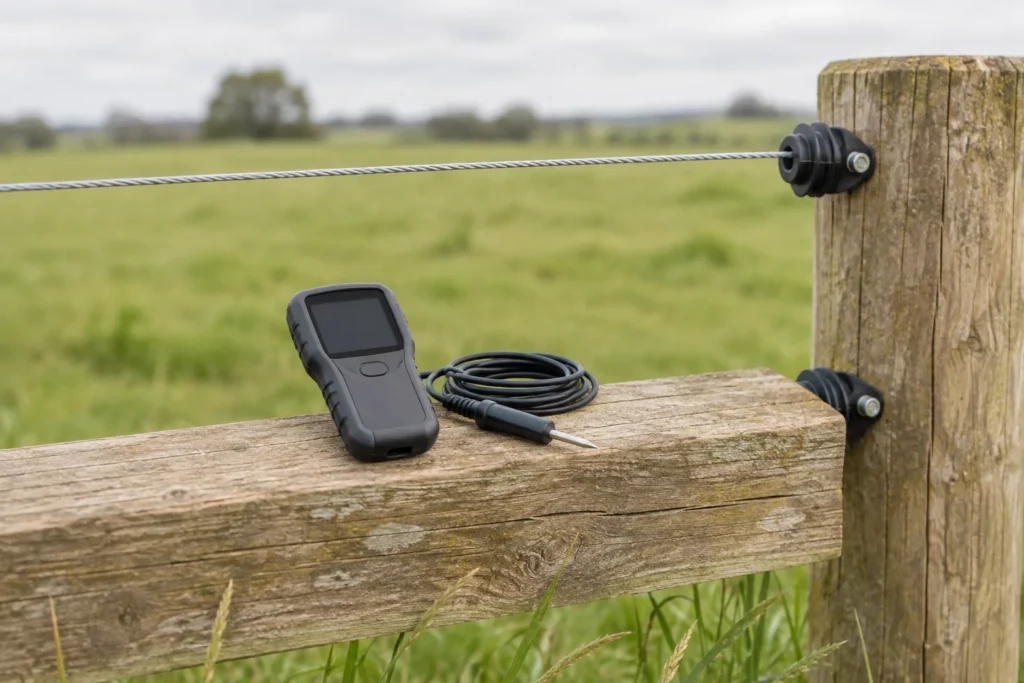

Verwende ein geeignetes Zaunprüfgerät, das einen Zahlenwert in Volt (V) oder Kilovolt (kV) anzeigt. Befolge für den Kontakt mit dem Draht und den Erdungsbezug die Anweisungen deines Prüfgeräts. Das digitale Voltmeter von Gallagher verwendet bei einer Messung am Draht beispielsweise einen Erdungsstift. Ein Prüfgerät, das nur Lämpchen anzeigt, liefert keinen Zahlenwert für die Messtabelle.
Beginne an einer zugänglichen Stelle am Anfang des angeschlossenen Zauns. Miss danach an gut erkennbaren Stellen entlang desselben Leiters, zum Beispiel vor und nach einem Durchgang. Notiere jeweils die Stelle, den angezeigten Wert und die Einheit. Verwende dasselbe Prüfgerät und dieselbe Messmethode, wenn du Werte vergleichen möchtest.
| Messpunkt | Wert | Einheit | Beobachtung oder nächste Kontrolle |
|---|---|---|---|
| Anfang des Zauns | Noch nicht gemessen | V oder kV | Notiere die Anzeige des Geräts |
| Vor dem Durchgang | Noch nicht gemessen | V oder kV | Prüfe die Verbindung |
| Nach dem Durchgang | Noch nicht gemessen | V oder kV | Vergleiche erst nach beiden Messungen |
| Weiter entlang des Leiters | Noch nicht gemessen | V oder kV | Prüfe Bewuchs und Isolatoren |
Hast du kein geeignetes Prüfgerät? Lass den Wert dann leer: Ein fehlender Wert ist nicht dasselbe wie null. Wenn zwei tatsächlich gemessene Werte voneinander abweichen, vergleiche sie nur, wenn ihre Einheiten übereinstimmen. Du kannst die Differenz berechnen, indem du den späteren Wert vom früheren abziehst. Diese Differenz zeigt eine Stelle für die nächste Kontrolle an, beweist aber nicht, welches Bauteil defekt ist. Trage eine vom Prüfgerät angezeigte Null dagegen als Messwert ein und prüfe anhand der Anweisungen des Prüfgeräts, ob diese Messung gültig ist.
Stromversorgung und Anschlüsse des Zauns prüfen
Prüfe, welche Art der Stromversorgung dein Gerät nutzt und was die Anzeigen laut seiner Anleitung bedeuten. Die Gallagher MBS1800i und MBS2800i haben beispielsweise getrennte Anzeigen für die Stromversorgung und für Zaunfehler; übertrage deren Bedeutung nicht auf ein anderes Modell. Sieh dir Anschlüsse und Durchgänge auf sichtbare Schäden an, ohne an einem eingeschalteten Anschluss zu arbeiten. Eine Messung an einem angeschlossenen Zaun kannst du nicht ohne Weiteres mit einem Gerätetest bei abgeklemmter Zuleitung gleichsetzen. Befolge für einen solchen gesonderten Test ausschließlich die genaue Anleitung und hole Hilfe, wenn du die erforderlichen Schritte nicht sicher ausführen kannst. Gallagher Anleitung; AKO Prüfkarte.
Bewuchs und Leiter entlang des Zauns prüfen
Gehe vor allem den Abschnitt ab, in dem du unterschiedliche Messwerte notiert hast. Achte auf Bewuchs, einen durchhängenden oder gerissenen Leiter, beschädigte Isolatoren und Verbindungen, die locker wirken. Das sind Punkte für die Kontrolle, keine Diagnose allein aufgrund eines Spannungsunterschieds. Die AKO Prüfkarte nennt diese Stellen bei der Kontrolle des Zauns.
Notiere zuerst, was du vorfindest. Wenn du danach bei ausgeschaltetem Gerät etwas sicher beheben konntest, miss erneut an denselben Punkten. Tausche kein Bauteil allein deshalb aus, weil weiter entfernt ein anderer Wert angezeigt wird.
Erdung nach Anleitung prüfen
Prüfe von außen, ob die Erdungsverbindung sichtbar locker oder beschädigt ist. Zur Beurteilung der Erdung kann die Anleitung einen gesonderten Test vorschreiben, bei dem der Zaun belastet wird. Der Aufbau und die Bewertung aus der AKO Prüfkarte sind nicht mit denen für die Gallagher MBS1800i und MBS2800i austauschbar. Verwende deshalb nur die Anweisungen für dein eigenes Gerät und lass den Test durchführen, wenn du ihn nicht sicher selbst ausführen kannst.
Achte auch darauf, was das Display tatsächlich anzeigt. Bei diesen beiden Gallagher Modellen kann die Anzeige der Erdungsspannung null anzeigen, wenn die separate Referenzerde fehlt. Ein solcher Anzeigewert ist für sich genommen kein Beweis dafür, dass die Erdung in Ordnung ist. Notiere, welche Messung du durchgeführt hast und welcher Messaufbau dabei verwendet wurde.
Wann du die Prüfung beendest und Hilfe holst
Hör mit der Prüfung auf, wenn du das Gerät nicht identifizieren kannst, die erforderliche Messung nicht durchführen kannst, Schäden am Kabel oder Gerät siehst oder für den nächsten Schritt Geräte öffnen oder elektrische Anschlüsse untersuchen müsstest, mit denen du nicht sicher umgehen kannst. Verlass dich nicht allein auf ein Lämpchen als Beleg dafür, dass der Zaun richtig funktioniert, solange die Ursache nicht geklärt ist. Die Gallagher Anleitung verweist für Reparaturen an den genannten Geräten an autorisiertes Servicepersonal.
Teile der Person, die dir hilft, Marke und Modell, die verwendete Anleitung, die Art des Prüfgeräts, deine Messpunkte und alle abgelesenen Werte mit Einheit mit. Sag auch, welchen Test du nicht durchgeführt hast. So muss niemand eine fehlende Messung als null interpretieren.
