Erdkabel für den Elektrozaun auswählen und den Kabelverlauf planen
Ein Erdkabel für den Elektrozaun wählst du nach der Funktion des Kabelverlaufs aus, nicht nur nach der Länge. Führt das Kabel vom Gerät zum Zaun, unter einem Tor hindurch oder zum Erdungssystem? Prüfe anschließend, ob der Hersteller das gewählte Kabel für deinen Einsatzzweck und eine mögliche Verlegung im Erdreich als geeignet bezeichnet. AKO zeigt, welche unterschiedlichen Einsatzmöglichkeiten ein isoliertes Zaunkabel haben kann.
Inhaltsverzeichnis
Hilfreich zu diesem Ratgeber
Diese Produkte passen zu den Themen in diesem Ratgeber. Sieh dir bei jedem Produkt an, wie es verwendet wird und worauf du bei der Auswahl achten solltest.
Ein Kabel für die Verbindung zur Erdung

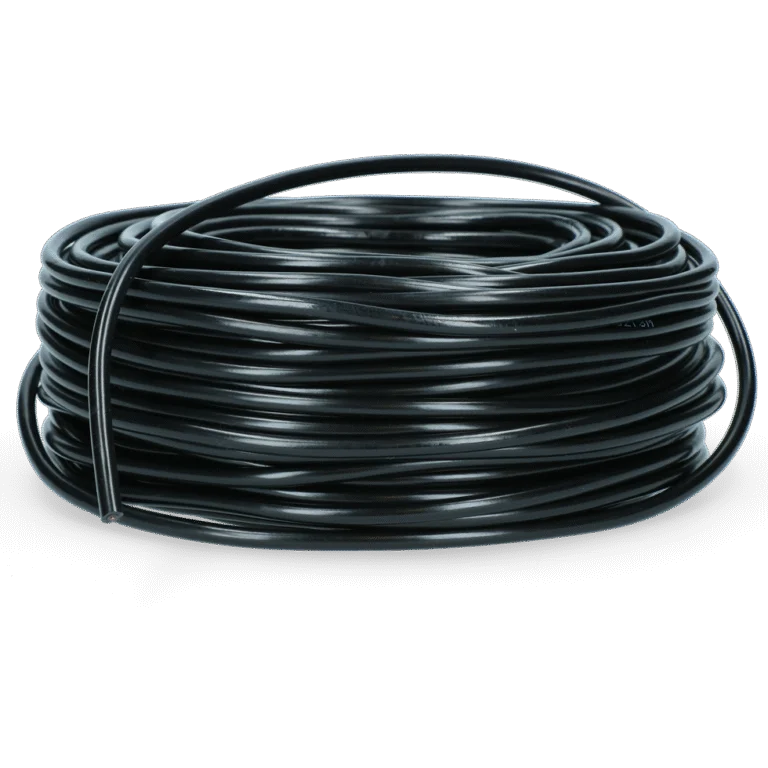

Erdungsleitung aus Kupfer, 1,6 mm, 50 m – ZoneGuard
Dieses Erdungskabel aus Kupfer eignet sich für eine Verbindung zum Erdungspunkt, auch wenn ein Teil des Kabelverlaufs unter der Erde liegt.
Darauf solltest du bei der Auswahl achten Miss den gesamten Kabelverlauf und prüfe, ob 50 Meter ausreichen; verwende dieses Erdungskabel nicht ohne Weiteres als Zuleitung zum Zaun.
Ein kurzer Anschluss zum Zaun

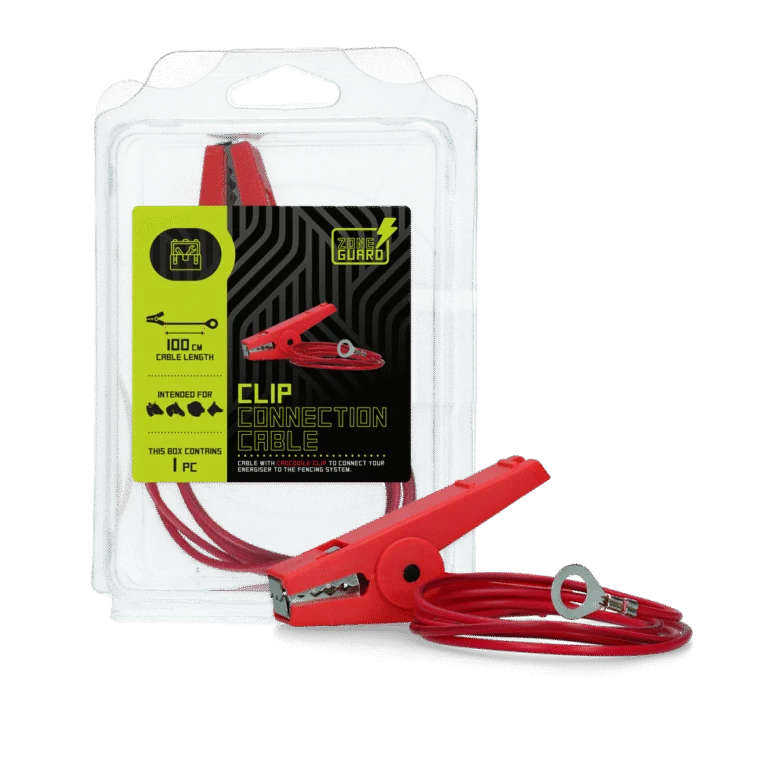

Anschlusskabel für Draht und Band mit Krokodilklemme, 100 cm – ZoneGuard
Mit diesem Anschlusskabel leitest du den Strom von einem in der Nähe aufgestellten Elektrozaungerät zu Draht oder Band.
Darauf solltest du bei der Auswahl achten Prüfe, ob 100 cm bis zur Anschlussstelle reichen und ob die Krokodilklemme zu deinem Leiter passt.
Den Elektrozaun prüfen
Weidezaunprüfer mit 6 LED Stufen – ZoneGuard Multilight
Dieser Prüfer zeigt mit sechs Lämpchen ein Spannungsniveau am Zaun oder an den Ausgängen des Geräts an.
Darauf solltest du bei der Auswahl achten Vergleiche nach dem Anschließen die Messwerte vor und hinter dem Tor, auch wenn das Tor offen steht.
Zuleitung, unterirdischer Durchgang und Erdung: welches Kabel wofür?
Die Bezeichnung Erdkabel sagt nicht aus, an welchen Anschluss das Kabel gehört. Zeichne die Verbindung zum stromführenden Zaun und die Verbindung zur Erdung getrennt in deine Skizze ein. Ein Anschlussschema von AKO zeigt diesen Unterschied für eines seiner Zaunsysteme; richte dich bei deinen Anschlüssen immer nach der Anleitung deines eigenen Geräts.
| Funktion | Von wo nach wo | Frage bei der Planung |
|---|---|---|
| Zuleitung | Vom vorgesehenen Zaunanschluss des Geräts zum stromführenden Leiter. | Wo kommt das Kabel am Zaun an? |
| Durchgang | Zwischen den vorgesehenen stromführenden Leitern auf beiden Seiten eines Tors. | Soll die andere Seite auch bei geöffnetem Tor unter Spannung bleiben? |
| Erdung | Vom Erdungsanschluss des Geräts zum Erdungssystem. | Wo verläuft diese separate Verbindung? |
Wird der Zaun hinter einem Tor nur über dieses Tor mit Strom versorgt? Dann kann eine geeignete isolierte Verbindung unter dem Durchgang nötig sein, damit die andere Seite auch bei geöffnetem Tor mit Strom versorgt bleibt. Wird diese Seite bereits über einen anderen Weg versorgt, ergibt sich daraus nicht automatisch die Notwendigkeit einer zusätzlichen unterirdischen Verbindung. Ein Beispiel eines Herstellers zeigt das Prinzip einer Verbindung unter einem Tor; es ist keine Vorschrift für eine bestimmte Installation in den Niederlanden.
Isolierung und Eignung für Gerät, Außeneinsatz und Verlegung im Erdreich
Lies die Angaben zum genau ausgewählten Kabel. Achte darauf, dass die Verwendung an Elektrozäunen ausdrücklich angegeben ist, und prüfe beim Hersteller, ob das Kabel zum Gerät und zum geplanten Einsatzort passt: im Freien und, falls nötig, unter der Erde. Ein Schutzrohr ist kein Beleg dafür, dass ein beliebiges Kabel für Zaunimpulse geeignet ist. AKO nennt diese Einsatzmöglichkeiten ausdrücklich für sein isoliertes Erdkabel.
- Länge: Berücksichtige den Verlauf um Kurven und die Abschnitte über der Erde, nicht nur die Breite des Tors.
- Leiter: Vergleiche bei einer längeren Strecke auch den angegebenen Widerstand pro Meter; der Außendurchmesser sagt nichts darüber aus, wie gut die Ader leitet.
- Verbindung: Prüfe, ob das Anschlussstück zum Kabel und zum Draht, Seil oder Band passt.
Auch feste, unbeschädigte Kontakte sind für die Funktion wichtig. AKO behandelt den Kabelwiderstand und Mängel an Verbindungen.
Den Kabelverlauf an Toren und Übergängen schützen
Gehe den Verlauf durch und zeichne das Gerät, das Tor, die Stellen, an denen das Kabel in die Erde hinein und wieder herausführt, sowie die Anschlussstellen ein. Achte auf Stellen, an denen Fahrzeuge, Tiere oder Arbeiten das Kabel beschädigen können. Wähle den Schutz passend zu den Kabelangaben und zur Geräteanleitung. Bei einem beschädigten unterirdischen Kabelverlauf nennt AKO ein geeignetes Hochspannungskabel in einem Schutzrohr.
Prüfe vor dem Graben, welche Kabel und Leitungen im geplanten Verlauf liegen könnten. In den Niederlanden ist bei maschinellen Grabungsarbeiten oder wenn du solche Arbeiten durchführen lässt, vorher eine KLIC Meldung Pflicht, auch wenn jemand anderes auf deinem Grundstück gräbt. Beim Graben von Hand gilt diese gesetzliche Meldepflicht nicht, aber auch dabei kannst du Kabel und Leitungen treffen. Lies die Erläuterungen des Kadaster zur Grabungsmeldung und zum Graben von Hand.
Anschlüsse anhand der Anleitung prüfen
Vergleiche deine Skizze des Kabelverlaufs mit der Anleitung deines Geräts. Lage und Ausführung der Anschlüsse unterscheiden sich je nach Modell. Schalte das Gerät gemäß dieser Anleitung aus, bevor du Verbindungen berührst. Eine Anleitung von AKO unterscheidet die Verbindung zum Zaun von der zur Erdung und schreibt vor, das Gerät beim Trennen von Verbindungen auszuschalten.
| Punkt | Prüfung |
|---|---|
| Gerät | Führen Zuleitung und Erdung zu den Anschlüssen, die in der Anleitung des eigenen Geräts angegeben sind? |
| Übergang zum Zaun | Passt das Anschlussstück zu Kabel und Leiter, und sitzt der Kontakt fest? |
| Durchgang | Kommen die Enden an den vorgesehenen Leitern an, und ist die sichtbare Isolierung unbeschädigt? |
| Erdung | Bleibt dieser Kabelverlauf vom stromführenden Zaunleiter getrennt? |
Setze lose Kontakte instand und ersetze beschädigte Kabel durch ein Kabel, das für den jeweiligen Verlauf geeignet ist. Prüfe nach dem Anschließen die Funktion mit einem geeigneten Zaunprüfer gemäß der Geräteanleitung, falls nötig auch auf der anderen Seite eines geöffneten Tors. AKO nennt beschädigte Kabel und lose Kontakte als mögliche Mängel; seine Anleitung beschreibt die Prüfung mit einem Zaunprüfer.
Kann ein gewöhnliches Stromkabel als Anschlusskabel dienen?
Gehe nicht davon aus. Die Kennzeichnung für die gewöhnliche Stromversorgung bestätigt nicht, dass die Isolierung für Zaunimpulse geeignet ist. Prüfe, ob die Verwendung an Elektrozäunen ausdrücklich angegeben ist und ob das Kabel, falls nötig, für die Verlegung im Erdreich geeignet ist. Ein Hersteller von Elektrozaungeräten warnt in seiner Anleitung davor, für diese Verbindung gewöhnliche Kabel für die Hausinstallation zu verwenden.
Ist ein Erdkabel dasselbe wie ein Erdungskabel?
Nein. Erdkabel kann bei Elektrozäunen auch eine isolierte Zuleitung zum Zaun oder einen unterirdischen Durchgang bezeichnen. Die Verbindung zur Erdung ist ein separater Kabelverlauf. Die Kabelspezifikation bestimmt, wofür das Kabel geeignet ist; die Geräteanleitung legt fest, an welchen Anschluss der Kabelverlauf gehört. AKO nennt sowohl den Zaun als auch das Erdungssystem als mögliche Einsatzbereiche.
